Usługa / Panelizacja
Panelizacja SIP
Dzielimy przegrody budynku na panele SIP tak, aby pasowały do formatów i grubości płyt producenta, otworów okiennych i drzwiowych oraz zastosowanych połączeń. Wynik to numerowane panele z wymiarami, gotowe do zestawień i rozkroju.
Zapytaj o zakres i wycenę →Dla kogo
- Producenci SIP, którzy chcą szybciej przygotować zlecenia na podstawie projektów klientów.
- Projektanci, którzy mają projekt budynku i potrzebują jego podziału na panele.
Dane wejściowe
- Projekt lub model budynku z rzutami i przekrojami.
- Formaty płyt, grubości paneli i typy połączeń stosowane przez producenta.
- Preferencje montażowe (np. kierunek układania, maksymalna masa panelu).
Co otrzymasz
- Numerowane panele ścian, stropów i dachu z wymiarami.
- Arkusze z rozmieszczeniem paneli i elementów drewnianych w przegrodach.
- Zestawienie paneli i rozkrój płyt.
Jak pracujemy
Analiza
Sprawdzamy geometrię, otwory i miejsca połączeń.
Podział
Układ paneli z uwzględnieniem formatów i połączeń producenta.
Drewno
Elementy drewniane przy otworach, narożach i stykach.
Zestawienia
Lista paneli, rozkrój i oznaczenia.
Przykład: NOSTALGIA 35

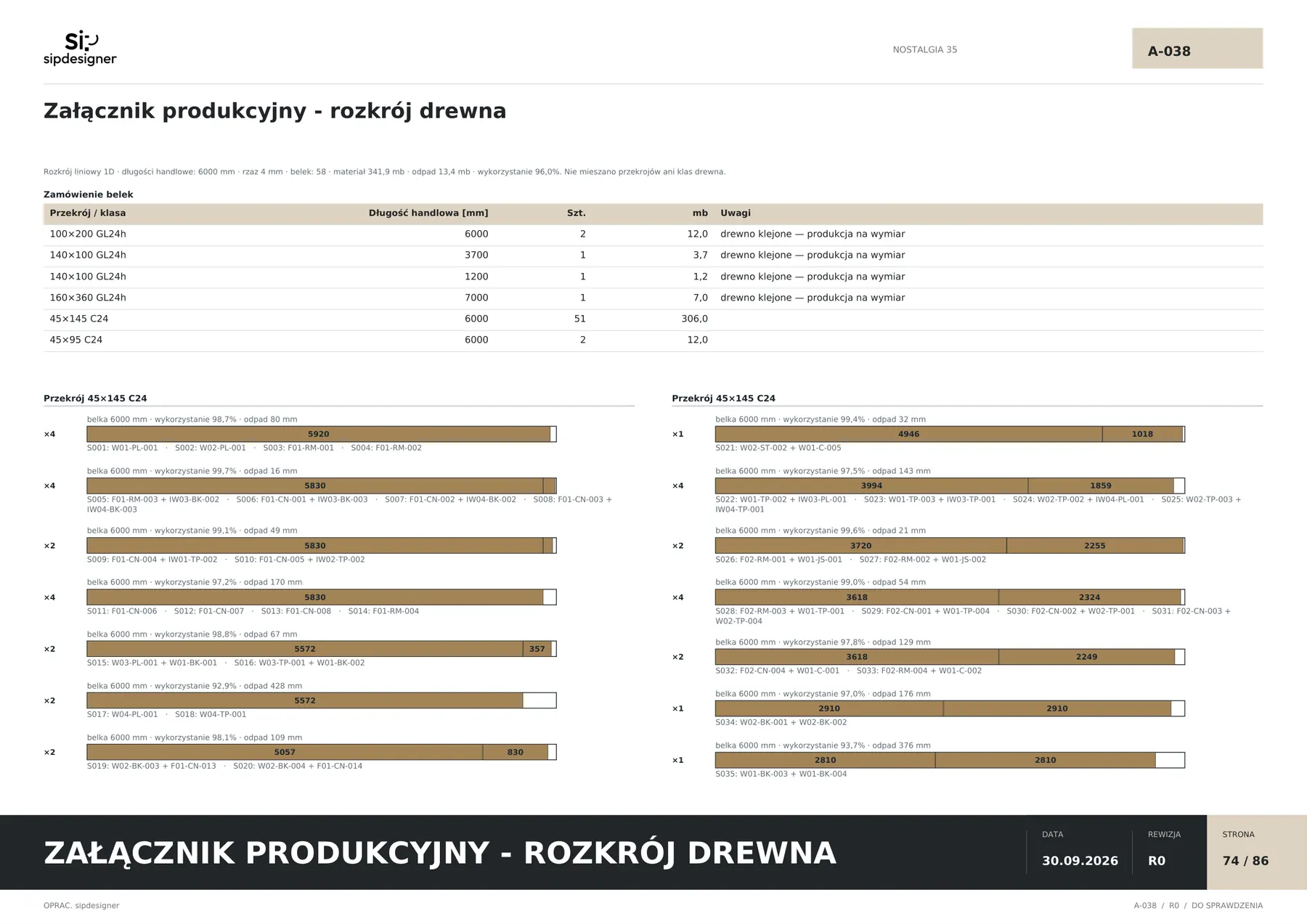

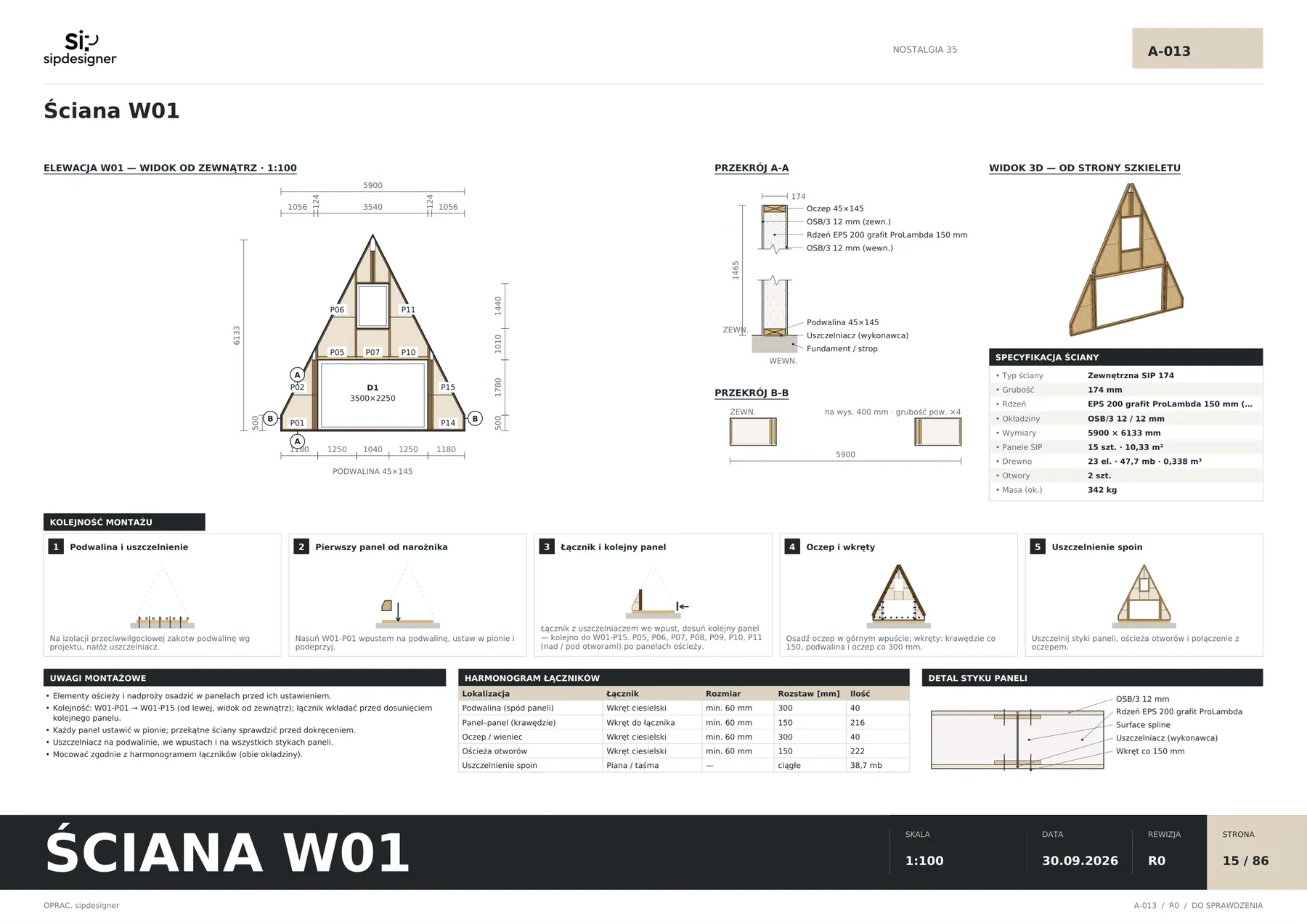

NOSTALGIA 35 ma 75 paneli SIP. Każdy ma numer, wymiary i miejsce w modelu — ten sam panel W01-P01 występuje w arkuszu ściany, zestawieniu, etykiecie i kroku 242 instrukcji montażu.
Zakres i odpowiedzialność
sipdesigner jest usługą projektową i dokumentacyjną. Pracujemy we własnym, wewnętrznym narzędziu; nie sprzedajemy licencji na program i nie udostępniamy edytora klientom.
Dokumentacja dotyczy konstrukcji z paneli SIP i jej produkcji. Projekt budowlany, pozwolenia, zgodność z miejscowym planem i lokalnymi przepisami pozostają po stronie inwestora i projektanta prowadzącego w danym kraju.
Obliczenia i założenia konstrukcyjne z modelu są narzędziem roboczym. Nie zastępują weryfikacji przez uprawnionego konstruktora właściwego dla miejsca budowy.
Prawa do dokumentacji i warunki jej wielokrotnego użycia (np. powtarzalny model producenta) ustalamy w umowie dla konkretnego zlecenia.
Zobacz również
Porozmawiajmy o Twoim projekcie
Opisz budynek, lokalizację i potrzebny zakres dokumentacji. Uzgodnimy dane wejściowe, rezultat i warunki współpracy.
