Tjänst / Panelindelning
Panelindelning för SIP-element
Vi delar in byggnadens väggar, bjälklag och tak i SIP-element så att de passar tillverkarens skivformat och tjocklekar, fönster- och dörröppningarna och de skarvar som används. Resultatet är numrerade element med mått, klara för förteckningar och skärplaner.
Fråga om omfattning och pris →För vem
- SIP-tillverkare som snabbare vill ta fram order utifrån kundernas ritningar.
- Projektörer som har ritningar på en byggnad och behöver en elementindelning.
Indata
- Ritningar eller modell av byggnaden med planer och sektioner.
- Skivformat, elementtjocklekar och skarvtyper som tillverkaren använder.
- Önskemål kring monteringen (t.ex. läggningsriktning, största elementvikt).
Det här får du
- Numrerade vägg-, bjälklags- och takelement med mått.
- Ritningar med placering av element och trädetaljer i byggnadsdelarna.
- Elementförteckning och skärplaner för skivorna.
Så arbetar vi
Analys
Vi kontrollerar geometri, öppningar och skarvlägen.
Indelning
Elementlayout utifrån tillverkarens format och skarvar.
Trä
Trädetaljer vid öppningar, hörn och anslutningar.
Förteckningar
Elementlista, skärplaner och märkning.
Exempel: NOSTALGIA 35

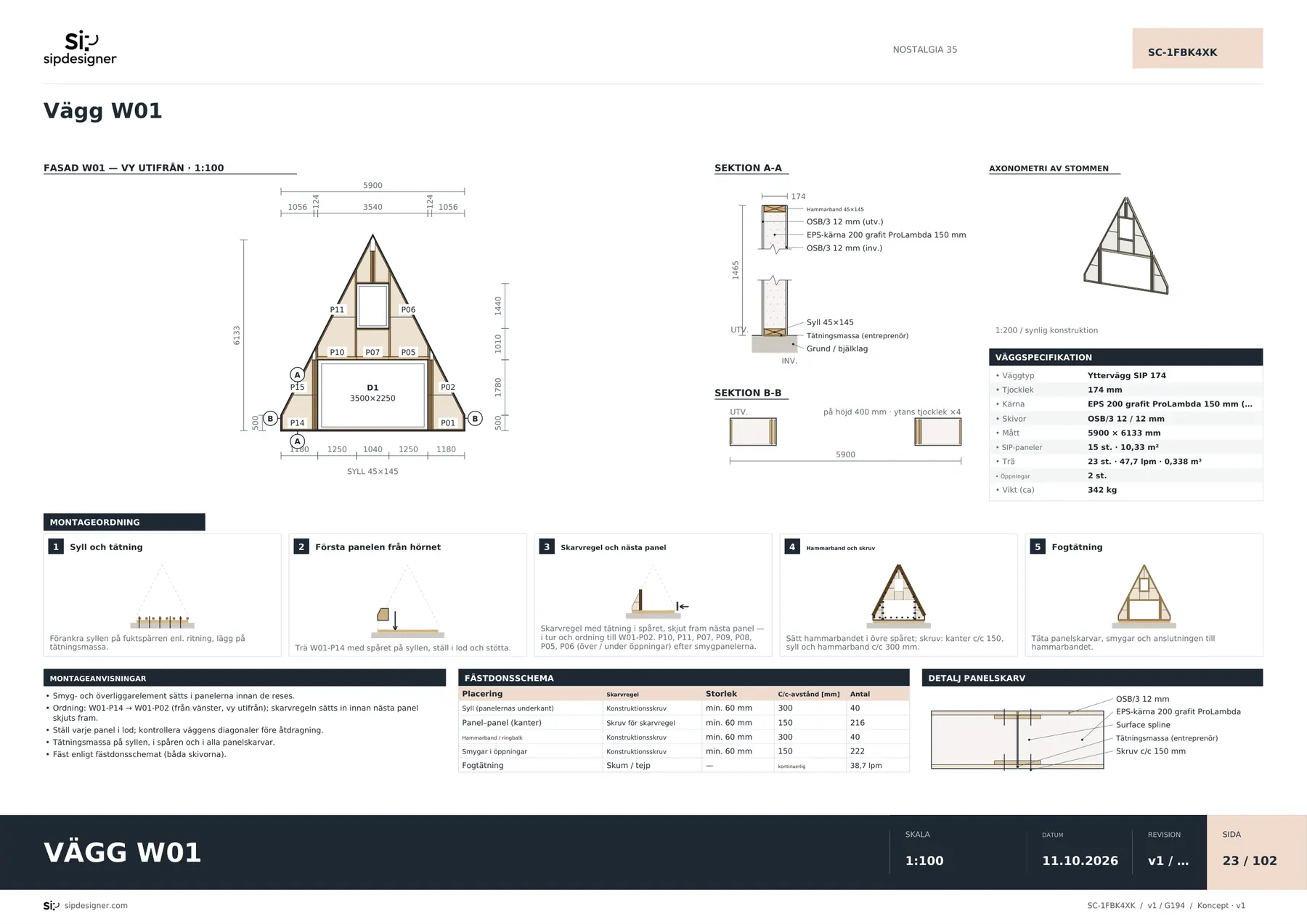

NOSTALGIA 35 har 75 SIP-element. Varje element har nummer, mått och en plats i modellen – samma element W01-P01 finns på väggritningen, i förteckningen, på etiketten och i steg 242 i monteringsanvisningen.
Omfattning och ansvar
sipdesigner är en projekterings- och dokumentationstjänst. Vi arbetar i ett eget, internt verktyg; vi säljer inga programlicenser och ger inte kunder tillgång till editorn.
Underlaget avser konstruktionen av SIP-element och dess tillverkning. Bygglovshandlingar, tillstånd, överensstämmelse med detaljplan och lokala föreskrifter ansvarar byggherren och ansvarig projektör i respektive land för.
Konstruktionsberäkningar och antaganden i modellen är ett arbetsverktyg. De ersätter inte verifiering av en behörig konstruktör för byggplatsen.
Rättigheterna till underlaget och villkoren för upprepad användning (t.ex. en tillverkares återkommande modell) regleras i avtalet för varje enskilt uppdrag.
Se även
Låt oss prata om ditt projekt
Beskriv byggnaden, platsen och vilket underlag du behöver. Vi kommer överens om indata, leverans och villkor för samarbetet.
