Dokumentacja produkcyjna SIP
Opracowujemy dokumentację, z której można przygotować i wyprodukować elementy budynku SIP: arkusze ścian i paneli, zestawienia, rozkrój i oznaczenia. Wszystkie rysunki wynikają z tego samego modelu, więc zmiana w modelu zmienia każde zestawienie.
Zapytaj o zakres i wycenę →Dla kogo
- Producenci paneli SIP i domów prefabrykowanych.
- Wykonawcy, którzy dostają projekt budowlany i potrzebują dokumentacji warsztatowej.
- Inwestorzy, którzy zamawiają elementy u producenta i chcą mieć kompletny opis budynku.
Dane wejściowe
- Projekt lub model budynku (od nas albo do adaptacji: PDF, DWG, IFC).
- Parametry produkcji: grubości i formaty paneli, okładziny, rdzeń, połączenia.
- Wymagany zakres i forma przekazania plików, ustalane z producentem.
Co otrzymasz
- Arkusze ścian, stropów i dachu z podziałem na panele i wymiarami.

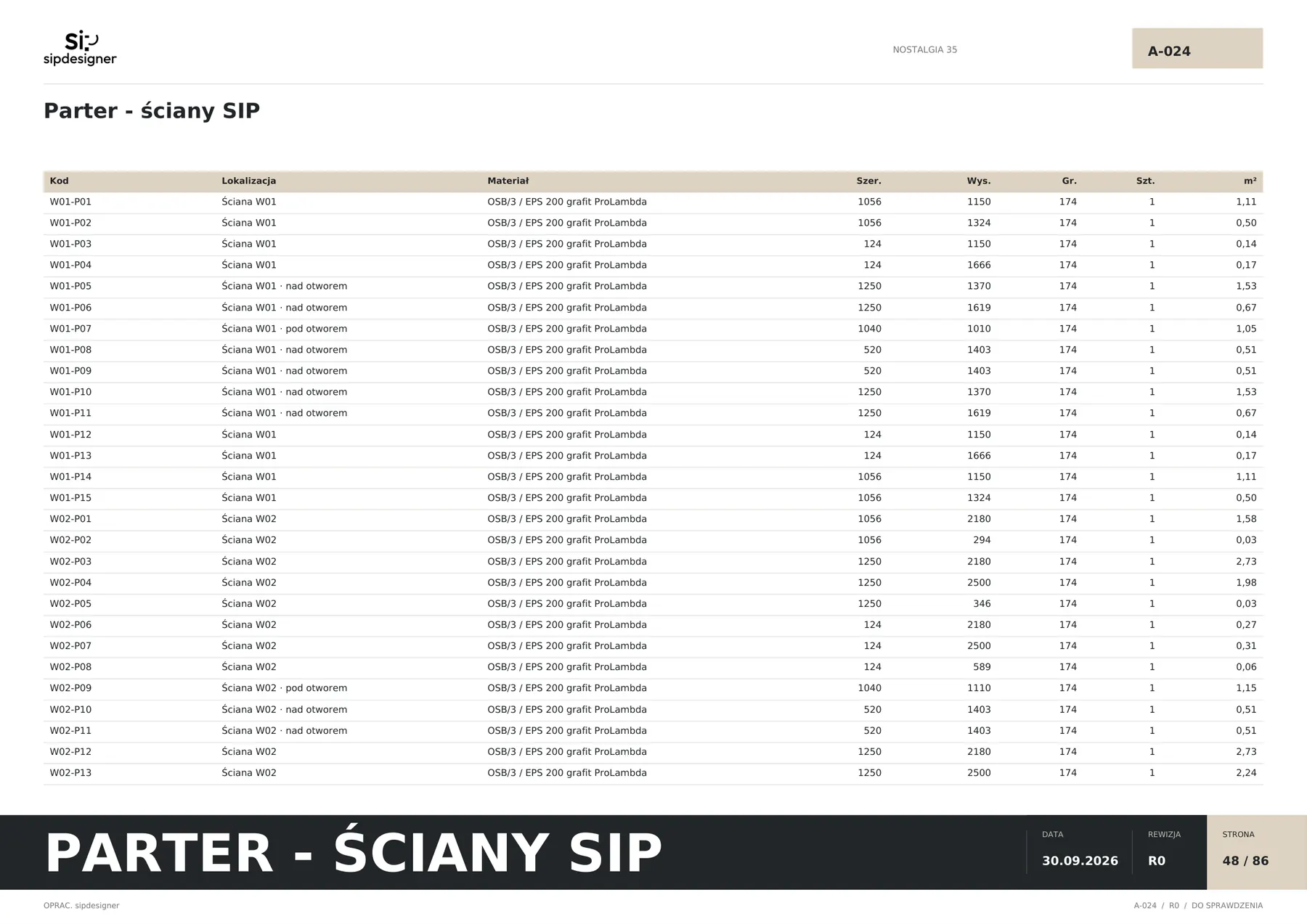

- Zestawienia paneli, drewna i materiałów (BOM) oraz rozkrój.

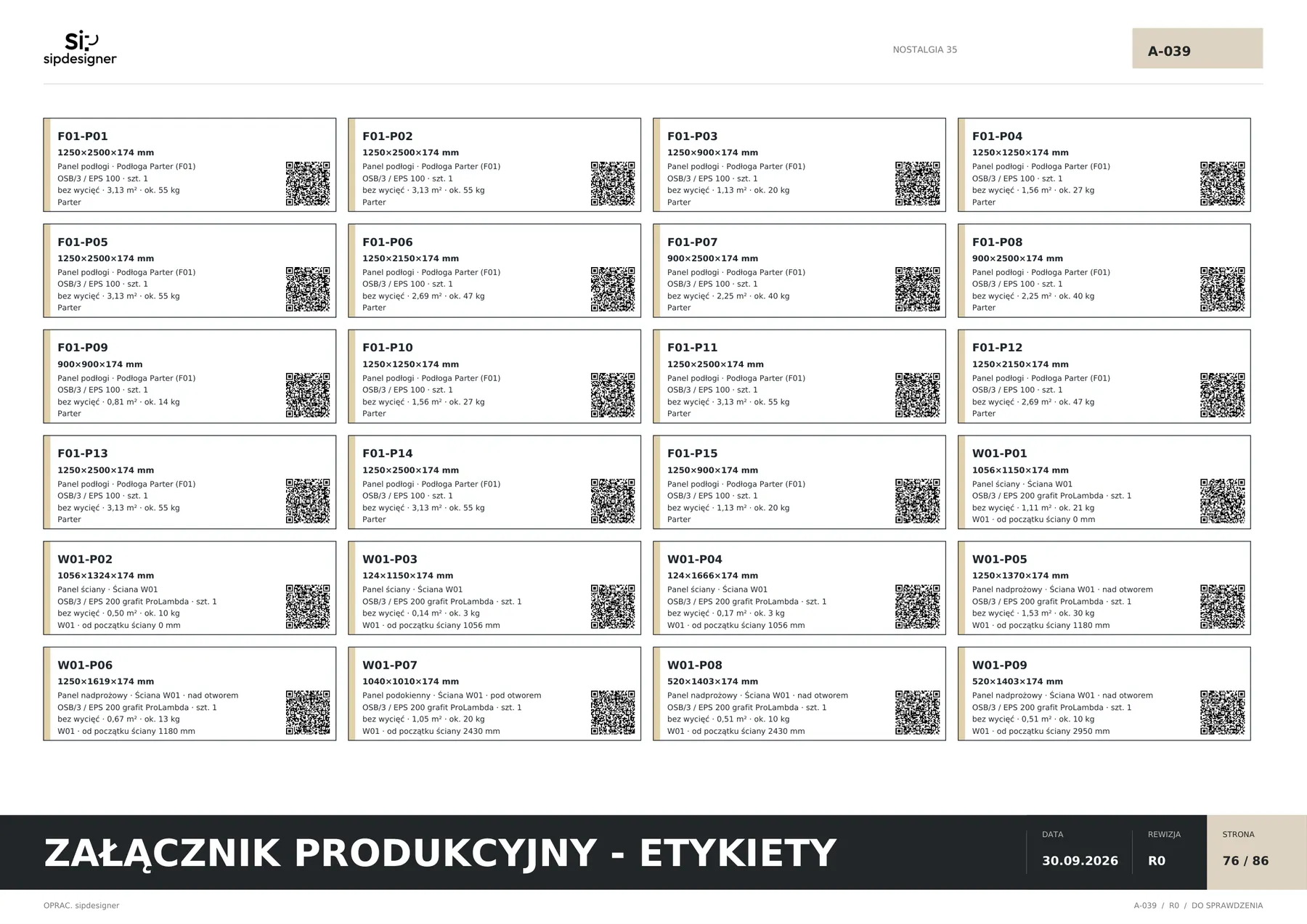

- Etykiety produkcyjne z kodem QR dla elementów.
- Formaty plików dla maszyn (np. DXF, STEP, IFC) — tylko w zakresie uzgodnionym z procesem producenta.
Jak pracujemy
Dane wejściowe
Sprawdzamy projekt i parametry produkcji, wskazujemy brakujące informacje.
Model produkcyjny
Panelizacja, konstrukcja drewniana, otwory i połączenia.
Kontrola
Kontrole spójności modelu i zestawień; uwagi przekazujemy jawnie, nie ukrywamy ich.
Pakiet
Arkusze PDF, zestawienia i ustalone pliki dla produkcji.
Przykład: NOSTALGIA 35
W NOSTALGIA 35 dokumentacja wykonawcza liczy 86 arkuszy A3. Model obejmuje 75 paneli SIP i 137 elementów drewnianych; przykładowy panel W01-P01 ma 1056 × 1150 × 174 mm (OSB/3 / EPS 200 grafit).
Zakres i odpowiedzialność
sipdesigner jest usługą projektową i dokumentacyjną. Pracujemy we własnym, wewnętrznym narzędziu; nie sprzedajemy licencji na program i nie udostępniamy edytora klientom.
Dokumentacja dotyczy konstrukcji z paneli SIP i jej produkcji. Projekt budowlany, pozwolenia, zgodność z miejscowym planem i lokalnymi przepisami pozostają po stronie inwestora i projektanta prowadzącego w danym kraju.
Obliczenia i założenia konstrukcyjne z modelu są narzędziem roboczym. Nie zastępują weryfikacji przez uprawnionego konstruktora właściwego dla miejsca budowy.
Prawa do dokumentacji i warunki jej wielokrotnego użycia (np. powtarzalny model producenta) ustalamy w umowie dla konkretnego zlecenia.
