Leistung / Panelierung
SIP-Panelierung von Wänden, Decken und Dach
Wir teilen die Bauteile des Gebäudes so in SIP-Paneele auf, dass sie zu Plattenformaten und -dicken des Herstellers, zu Fenster- und Türöffnungen und zu den gewählten Verbindungen passen. Das Ergebnis: nummerierte Paneele mit Maßen, bereit für Stücklisten und Zuschnittplan.
Umfang und Angebot anfragen →Für wen
- SIP-Hersteller, die Aufträge auf Basis von Kundenentwürfen schneller vorbereiten möchten.
- Planer, die einen Gebäudeentwurf haben und dessen Aufteilung in Paneele benötigen.
Eingangsdaten
- Entwurf oder Gebäudemodell mit Grundrissen und Schnitten.
- Plattenformate, Paneeldicken und Verbindungstypen des Herstellers.
- Montagepräferenzen (z. B. Verlegerichtung, maximales Paneelgewicht).
Was Sie erhalten
- Nummerierte Wand-, Decken- und Dachpaneele mit Maßen.
- Pläne mit der Anordnung von Paneelen und Holzbauteilen in den Bauteilen.

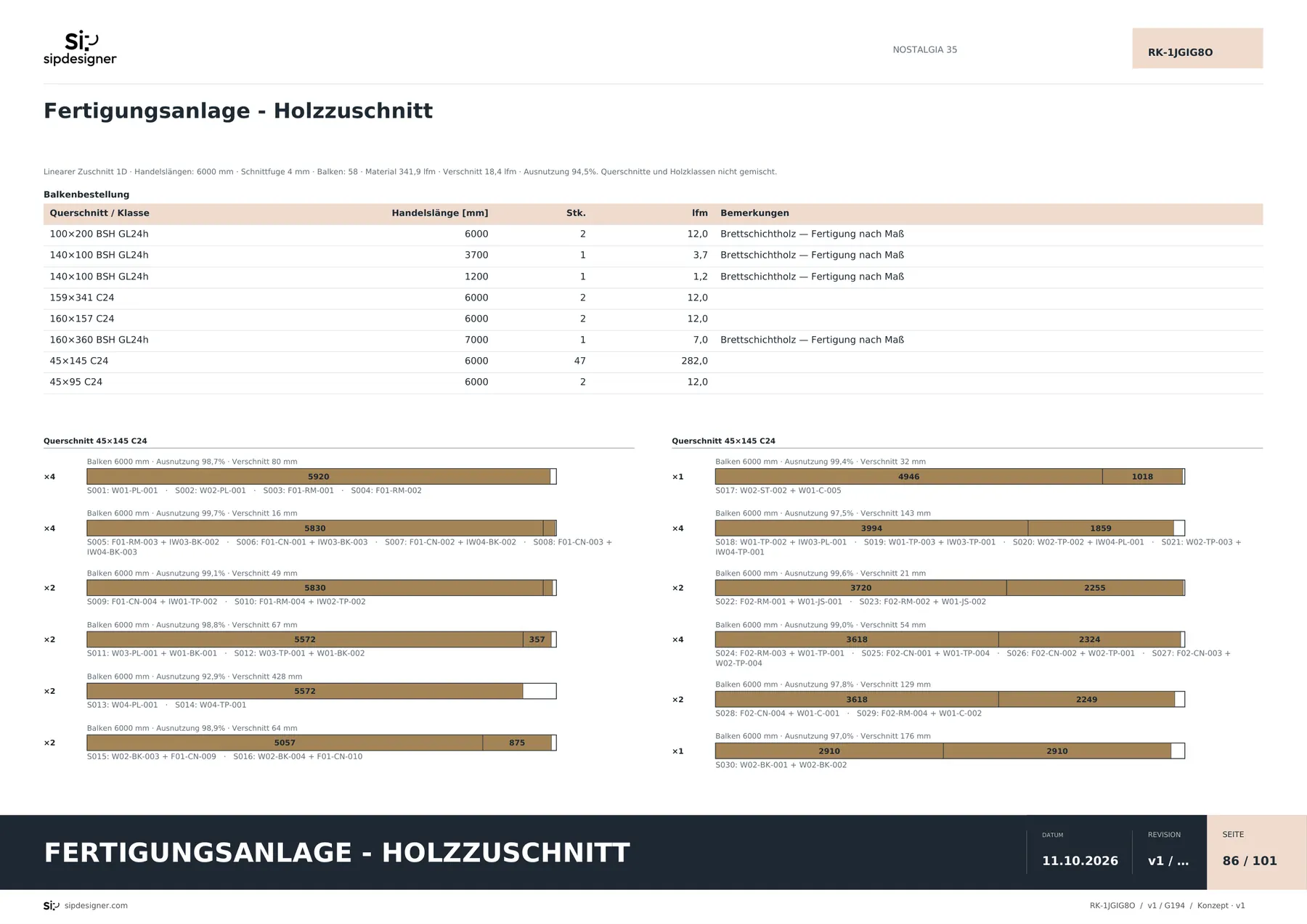

- Paneelstückliste und Plattenzuschnittplan.
So arbeiten wir
Analyse
Wir prüfen Geometrie, Öffnungen und Verbindungsstellen.
Aufteilung
Paneelanordnung unter Berücksichtigung von Formaten und Verbindungen des Herstellers.
Holz
Holzbauteile an Öffnungen, Ecken und Stößen.
Stücklisten
Paneelliste, Zuschnittplan und Kennzeichnungen.
Beispiel: NOSTALGIA 35

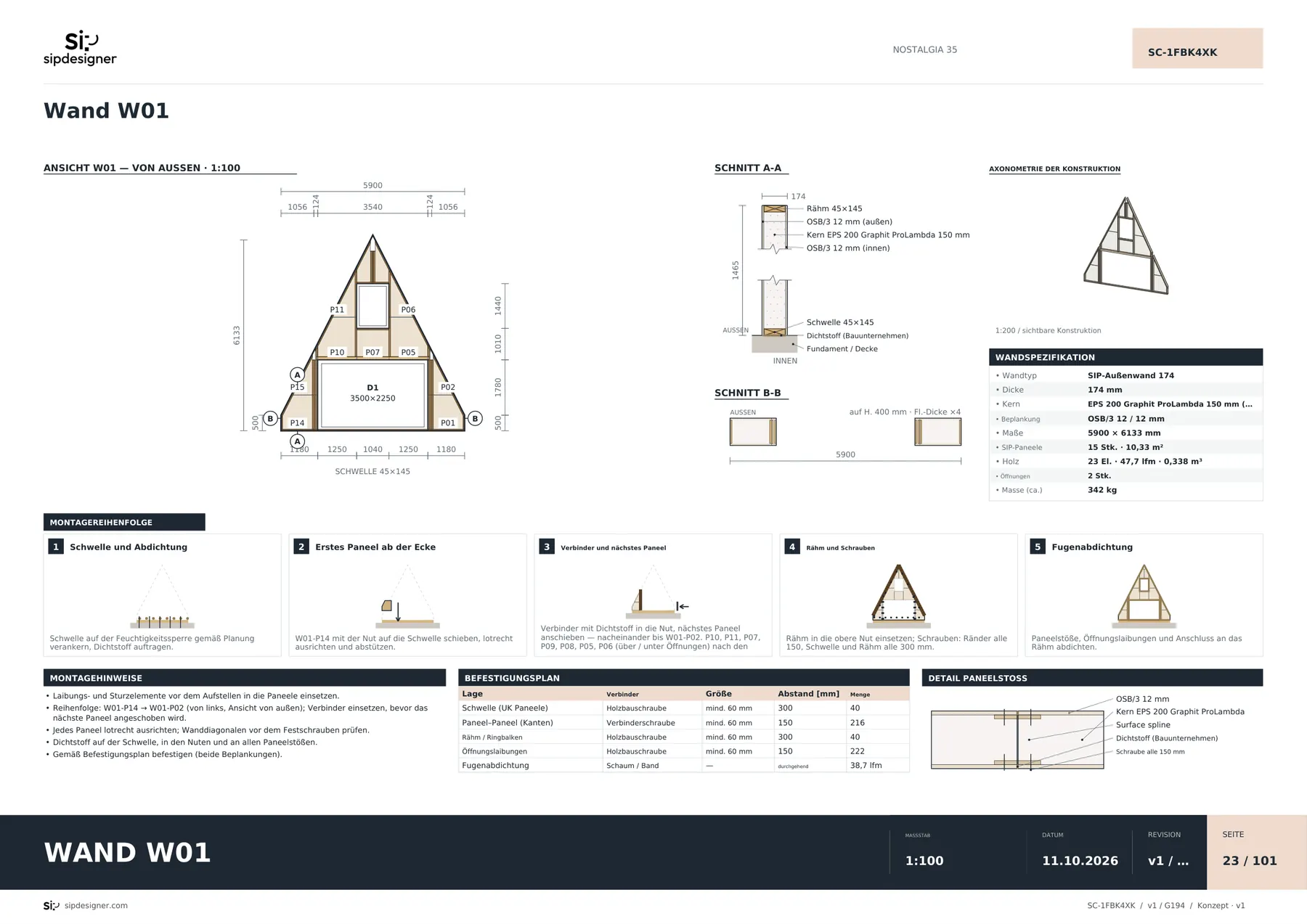

NOSTALGIA 35 hat 75 SIP-Paneele. Jedes hat eine Nummer, Maße und einen Platz im Modell – dasselbe Paneel W01-P01 erscheint im Wandblatt, in der Stückliste, auf dem Etikett und in Schritt 242 der Montageanleitung.
Umfang und Verantwortung
sipdesigner ist eine Planungs- und Dokumentationsleistung. Wir arbeiten mit unserem eigenen, internen Werkzeug; wir verkaufen keine Softwarelizenzen und stellen Kunden den Editor nicht zur Verfügung.
Die Dokumentation betrifft die Konstruktion aus SIP-Paneelen und deren Fertigung. Bauantrag, Genehmigungen, Übereinstimmung mit dem Bebauungsplan und den örtlichen Vorschriften liegen beim Bauherrn und beim verantwortlichen Planer im jeweiligen Land.
Berechnungen und statische Annahmen aus dem Modell sind ein Arbeitswerkzeug. Sie ersetzen nicht die Prüfung durch einen für den Bauort zuständigen, zugelassenen Tragwerksplaner.
Rechte an der Dokumentation und Bedingungen für ihre mehrfache Nutzung (z. B. Serienmodell eines Herstellers) regeln wir im Vertrag für den jeweiligen Auftrag.
Siehe auch
Sprechen wir über Ihr Projekt
Beschreiben Sie Gebäude, Standort und den benötigten Dokumentationsumfang. Wir stimmen Eingangsdaten, Ergebnis und Konditionen der Zusammenarbeit ab.
