Dienst / Productiedocumentatie
SIP-productiedocumentatie
We maken documentatie waarmee je de onderdelen van een SIP-gebouw kunt voorbereiden en produceren: wand- en paneelbladen, stuklijsten, zaagplannen en markeringen. Alle tekeningen komen uit hetzelfde model, dus een wijziging in het model past elke stuklijst aan.
Vraag naar omvang en prijs →Voor wie
- Fabrikanten van SIP-panelen en prefab woningen.
- Aannemers die een bouwontwerp krijgen en werkplaatstekeningen nodig hebben.
- Opdrachtgevers die onderdelen bij een fabrikant bestellen en een volledige beschrijving van het gebouw willen.
Aan te leveren gegevens
- Ontwerp of model van het gebouw (van ons of om te zetten: PDF, DWG, IFC).
- Productieparameters: paneeldiktes en -formaten, beplating, kern, verbindingen.
- Gewenste omvang en manier van aanleveren van bestanden, afgestemd met de fabrikant.
Wat je krijgt

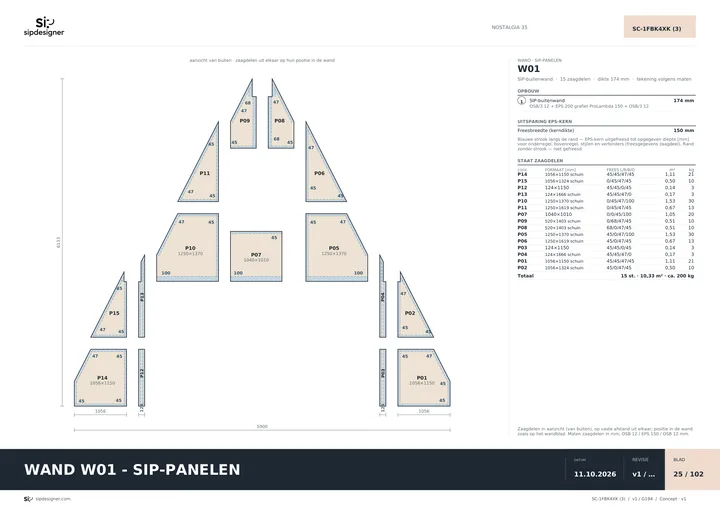

- Bladen van wanden, vloeren en dak met paneelindeling en maatvoering.

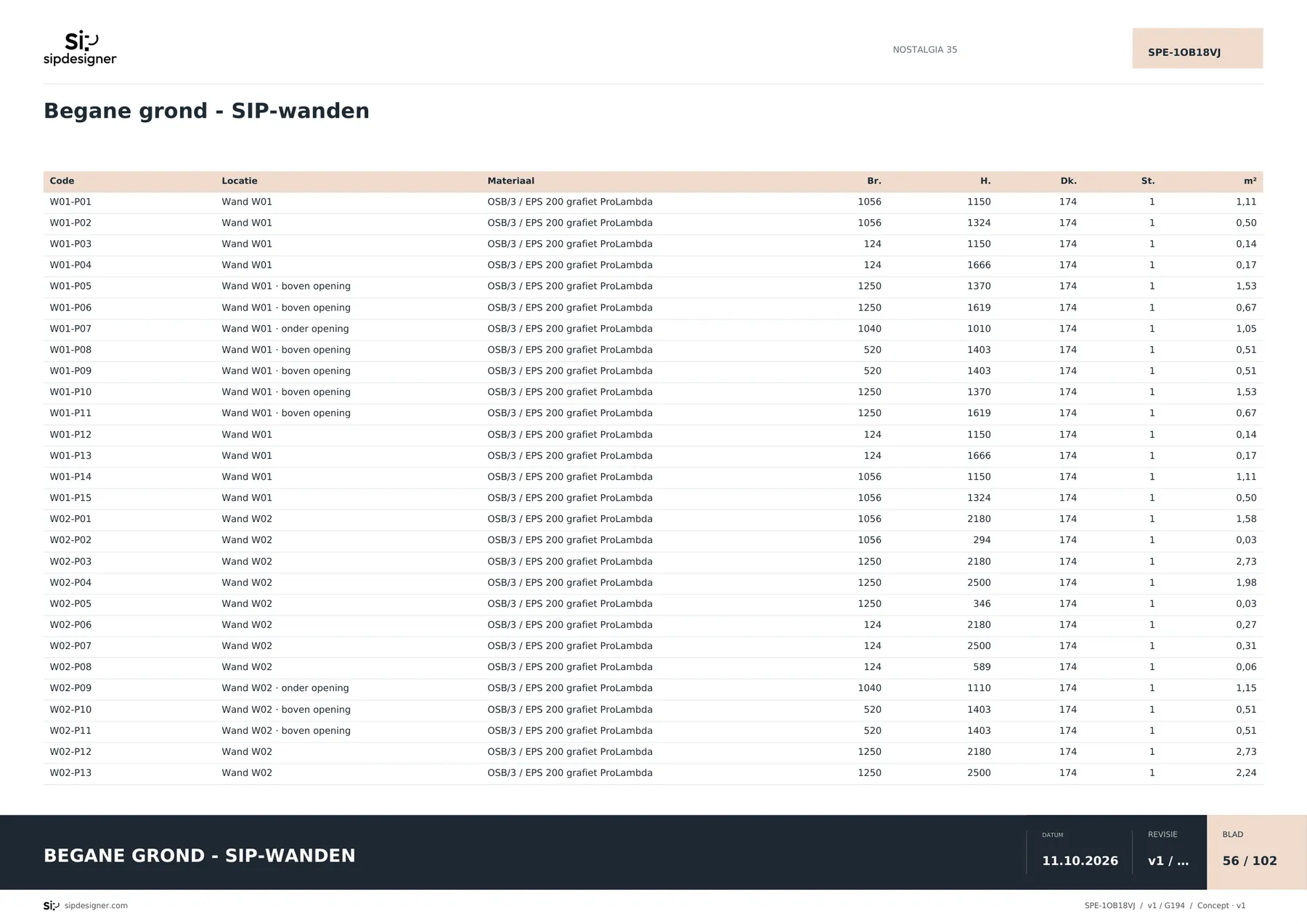

- Stuklijsten van panelen, hout en materialen (BOM) en zaagplannen.

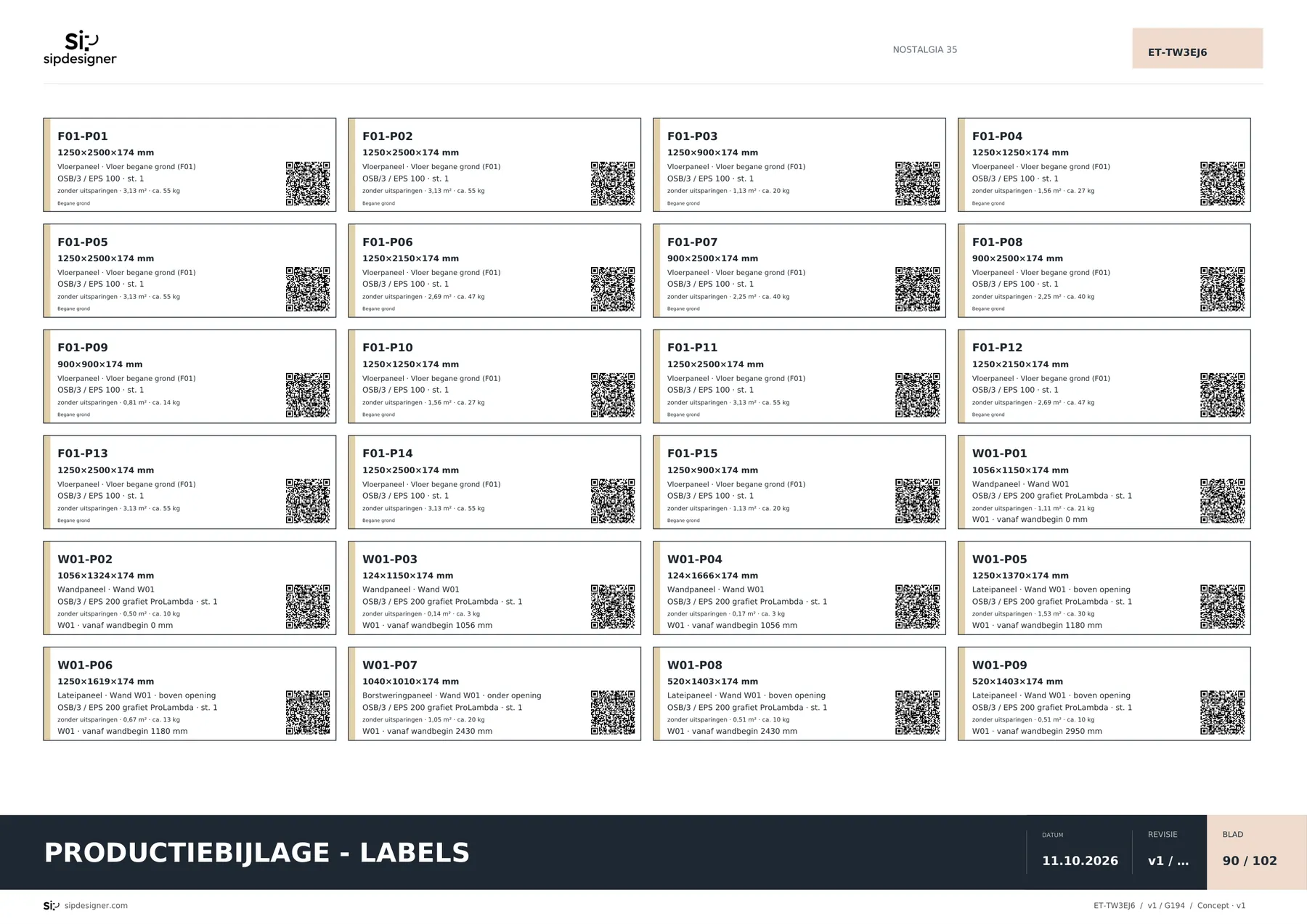

- Productielabels met QR-code voor de onderdelen.
- Bestandsformaten voor machines (bijv. DXF, STEP, IFC) — alleen voor zover afgestemd op het proces van de fabrikant.
Hoe we werken
Aangeleverde gegevens
We controleren het ontwerp en de productieparameters en geven aan welke informatie ontbreekt.
Productiemodel
Panelisering, houtconstructie, openingen en verbindingen.
Controle
Consistentiecontroles van model en stuklijsten; opmerkingen melden we open, we verbergen ze niet.
Pakket
PDF-bladen, stuklijsten en de afgesproken bestanden voor de productie.
Voorbeeld: NOSTALGIA 35
Bij NOSTALGIA 35 telt de werktekeningenset 101 A3-bladen. Het model bevat 75 SIP-panelen en 137 houten onderdelen; voorbeeldpaneel W01-P01 meet 1056 × 1150 × 174 mm (OSB/3 / EPS 200 grafiet).
Omvang en verantwoordelijkheid
sipdesigner is een ontwerp- en documentatiedienst. We werken in onze eigen, interne tool; we verkopen geen softwarelicenties en stellen de editor niet beschikbaar aan klanten.
De documentatie betreft de constructie van SIP-panelen en de productie daarvan. Het bouwaanvraagontwerp, vergunningen, de overeenstemming met het omgevingsplan en lokale regelgeving blijven de verantwoordelijkheid van de opdrachtgever en de hoofdontwerper in het betreffende land.
Constructieve berekeningen en uitgangspunten uit het model zijn een werkinstrument. Ze vervangen geen toetsing door een bevoegde constructeur voor de bouwlocatie.
De rechten op de documentatie en de voorwaarden voor hergebruik (bijv. een herhaalbaar model van een fabrikant) leggen we per opdracht vast in de overeenkomst.
Zie ook
Laten we het over je project hebben
Beschrijf het gebouw, de locatie en de gewenste documentatie. We stemmen de aan te leveren gegevens, het resultaat en de voorwaarden van de samenwerking af.
