Service / Documentation de fabrication
Documentation de fabrication SIP
Nous élaborons une documentation qui permet de préparer et de fabriquer les éléments d’un bâtiment SIP : planches de murs et de panneaux, nomenclatures, plans de découpe et repérage. Tous les plans découlent du même modèle : toute modification du modèle se répercute sur chaque nomenclature.
Demander le périmètre et un devis →Pour qui
- Fabricants de panneaux SIP et de maisons préfabriquées.
- Entreprises de construction qui reçoivent un dossier de permis et ont besoin de plans d’atelier.
- Particuliers qui commandent les éléments auprès d’un fabricant et veulent une description complète du bâtiment.
Données d’entrée
- Projet ou modèle du bâtiment (réalisé par nous ou à adapter : PDF, DWG, IFC).
- Paramètres de fabrication : épaisseurs et formats des panneaux, parements, âme, assemblages.
- Contenu requis et mode de transmission des fichiers, définis avec le fabricant.
Ce que vous recevez
- Planches des murs, planchers et toiture avec découpage en panneaux et cotes.

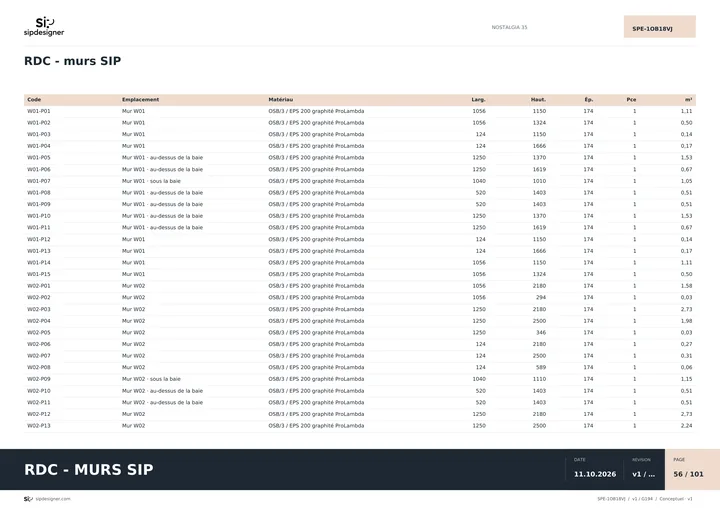

- Nomenclatures des panneaux, du bois et des matériaux (BOM) et plans de découpe.

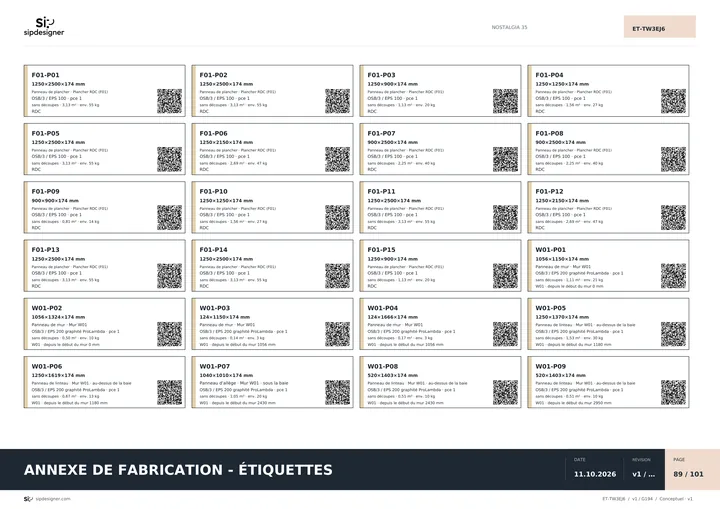

- Étiquettes de production avec code QR pour les éléments.
- Formats de fichiers pour machines (par ex. DXF, STEP, IFC) — uniquement dans le périmètre convenu avec le processus du fabricant.
Notre méthode
Données d’entrée
Nous vérifions le projet et les paramètres de fabrication, et signalons les informations manquantes.
Modèle de fabrication
Calepinage, ossature bois, ouvertures et assemblages.
Contrôle
Contrôles de cohérence du modèle et des nomenclatures ; nos remarques sont transmises ouvertement, jamais masquées.
Pack
Planches PDF, nomenclatures et fichiers convenus pour la fabrication.
Exemple : NOSTALGIA 35
Pour NOSTALGIA 35, les plans d’exécution comptent 101 planches A3. Le modèle comprend 75 panneaux SIP et 137 éléments bois ; le panneau W01-P01, par exemple, mesure 1056 × 1150 × 174 mm (OSB/3 / EPS 200 graphite).
Périmètre et responsabilités
sipdesigner est un service de conception et de documentation. Nous travaillons avec notre propre outil interne ; nous ne vendons pas de licences du logiciel et ne donnons pas accès à l’éditeur à nos clients.
La documentation porte sur la structure en panneaux SIP et sa fabrication. Le dossier de permis de construire, les autorisations, la conformité au plan d’urbanisme et à la réglementation locale restent de la responsabilité du maître d’ouvrage et du concepteur principal dans le pays concerné.
Les calculs et hypothèses structurels issus du modèle sont un outil de travail. Ils ne remplacent pas la vérification par un ingénieur structure qualifié, compétent pour le lieu de construction.
Les droits sur la documentation et les conditions de sa réutilisation (par ex. modèle récurrent d’un fabricant) sont fixés par contrat pour chaque commande.
Voir aussi
Parlons de votre projet
Décrivez le bâtiment, sa localisation et la documentation dont vous avez besoin. Nous conviendrons des données d’entrée, des livrables et des conditions de collaboration.
