Dienst / 3D-montage-instructie
3D-montage-instructies
Uit het gebouwmodel maken we een montage-instructie: de volgorde van de stappen, het te monteren onderdeel, de positie en de controlehandelingen. De ploeg kan elke stap in 3D van alle kanten bekijken, en de PDF-versie gaat mee naar de bouwplaats.
Vraag naar omvang en prijs →Voor wie
- Fabrikanten die SIP-bouwpakketten laten monteren door eigen of externe ploegen.
- Montageploegen en opdrachtgevers die met een kant-en-klaar bouwpakket bouwen.
Aan te leveren gegevens
- Gebouwmodel met panelisering en constructie (van ons of nog uit te werken).
- De gebruikte volgorde en montagewijze van de fabrikant, als die vastligt.
Wat je krijgt

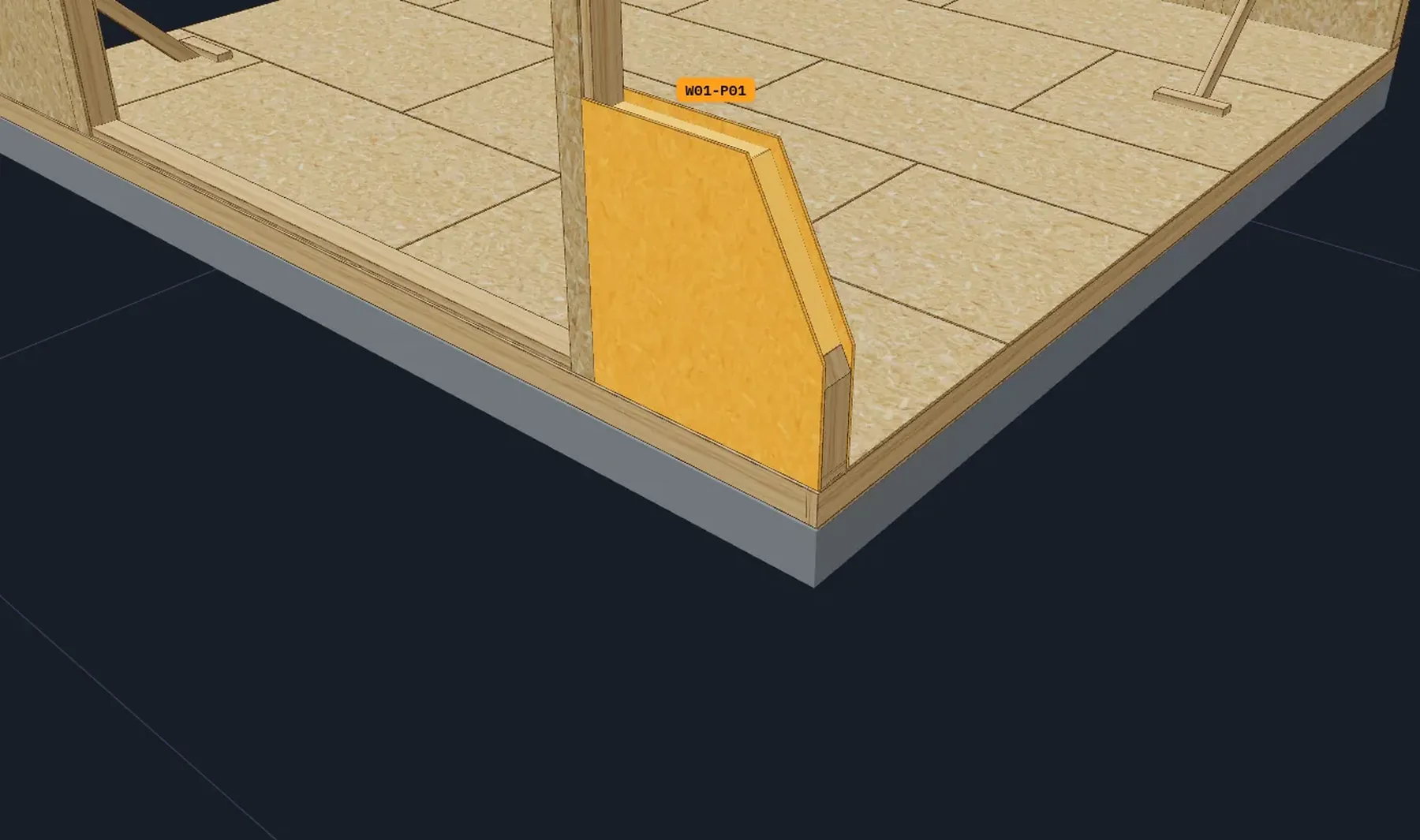

- Interactieve 3D-instructie: stappen, onderdelen en beschrijvingen van handelingen.

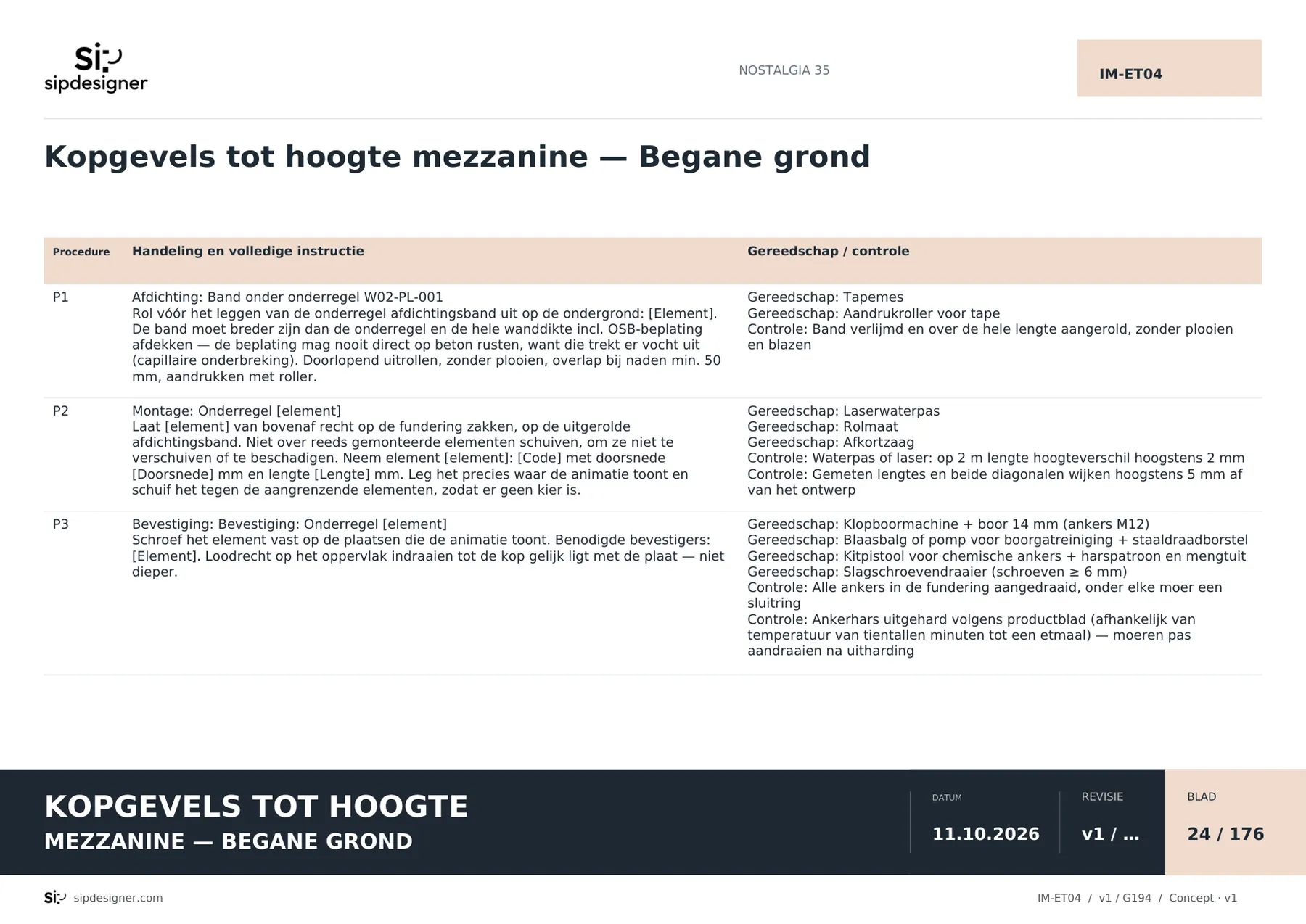

- PDF-bladen van de montage-instructie met onderdeelnummers die overeenkomen met de labels.
Hoe we werken
Volgorde
We bepalen de fasen: onderregel, wanden, vloeren, dak.
Stappen
Elke stap toont het onderdeel, de positie en de handeling.
Controle
We controleren of het onderdeel in het model opgelegd is en een vrije montageroute heeft.
Oplevering
Interactieve instructie en PDF voor de ploeg.
Voorbeeld: NOSTALGIA 35
De instructie van NOSTALGIA 35 telt 642 stappen en 176 PDF-bladen. De eerste 10 stappen bekijk je op de projectpagina; de volledige instructie wordt geleverd in het afgesproken pakket.
Omvang en verantwoordelijkheid
sipdesigner is een ontwerp- en documentatiedienst. We werken in onze eigen, interne tool; we verkopen geen softwarelicenties en stellen de editor niet beschikbaar aan klanten.
De documentatie betreft de constructie van SIP-panelen en de productie daarvan. Het bouwaanvraagontwerp, vergunningen, de overeenstemming met het omgevingsplan en lokale regelgeving blijven de verantwoordelijkheid van de opdrachtgever en de hoofdontwerper in het betreffende land.
Constructieve berekeningen en uitgangspunten uit het model zijn een werkinstrument. Ze vervangen geen toetsing door een bevoegde constructeur voor de bouwlocatie.
De rechten op de documentatie en de voorwaarden voor hergebruik (bijv. een herhaalbaar model van een fabrikant) leggen we per opdracht vast in de overeenkomst.
